頻率：8.192MHz

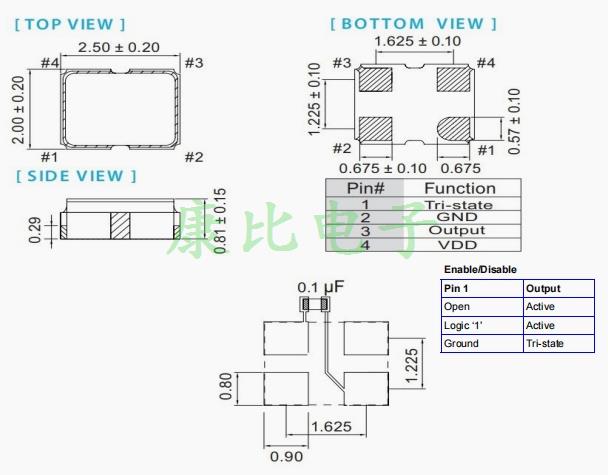

尺寸：2.50 x 2.00mm
美國進口晶振,SM3345JEW-8.192MDK,Pletronics振蕩器,CMOS輸出晶振,SM33貼片晶振
SM3345JEW - 8.192MDK作為美國進口的Pletronics晶振，是眾多電子設備穩定運行的頻率基石。它采用先進的制造工藝與高品質材料，確保在 - 40℃至 + 85℃的寬溫度范圍內，頻率穩定性極佳，頻率偏差能被嚴格控制在極小范圍。8.192MHz的標稱頻率，為通信設備、工業控制模塊以及消費電子產品等提供精準的時鐘信號。其CMOS輸出特性，使得該晶振與各類數字電路具有良好的兼容性，能夠輕松適配不同的電子系統。SM33貼片封裝形式讓石英晶振體積小巧，便于在電路板上進行高密度安裝，符合現代電子設備小型化、集成化的發展趨勢。無論是在復雜的通信網絡中保障數據傳輸?shù)臏蚀_性，還是在工業自動化設備中提供精確的時鐘基準，SM3345JEW - 8.192MDK都能憑借美國制造的品質，成為設備穩定運行的可靠保障。
SM3345JEW - 8.192MDK憑借其穩定的性能和CMOS輸出兼容性，在多個領域展現出廣泛的適用性。在通信領域，它為無線通信模塊、基站設備等提供精確的時鐘同步信號，確保數據傳輸?shù)臏蚀_性和穩定性，助力構建高速、可靠的通信網絡。在工業自動化領域，該歐美晶振為PLC（可編程邏輯控制器）、工業機器人等設備提供穩定的時鐘基準，實現設備之間的精準協同工作，提高生產效率和產品質量。在消費電子領域，如智能電視、游戲機等產品中，它為系統提供可靠的時鐘信號，保證設備各項功能的正常運行。無論是前沿的通信技術、復雜的工業生產，還是日常的消費電子產品，SM3345JEW - 8.192MDK都能憑借其精準的頻率和穩定的性能，滿足不同領域?qū)r鐘信號的需求，成為各領域電子設備的適配先鋒。
Pletronics對SM3345JEW - 8.192MDK的品質把控極為嚴格，從原材料的篩選到生產工藝的每一個環節，都遵循著嚴格的質量標準。精選高品質的原材料，確保OSC晶振具備良好的物理特性和頻率穩定性。通過先進的切割、研磨和封裝工藝，保證晶振的精度和可靠性。該晶振經過一系列嚴苛的測試，包括高低溫循環測試，模擬極端溫度條件下的性能表現，確保在溫度大幅波動時仍能穩定工作；濕度測試，檢驗其在潮濕環境中的防潮能力；振動和沖擊測試，驗證其在振動和沖擊環境下的可靠性。通過這些嚴格的測試，SM3345JEW - 8.192MDK時鐘晶體振蕩器具備了卓越的品質，能夠在各種復雜環境下為電子設備提供持續穩定的8.192MHz頻率信號，為產品的長期穩定運行提供可靠保障，成為晶振品質的典范之作。
美國進口晶振,SM3345JEW-8.192MDK,Pletronics振蕩器,CMOS輸出晶振,SM33貼片晶振

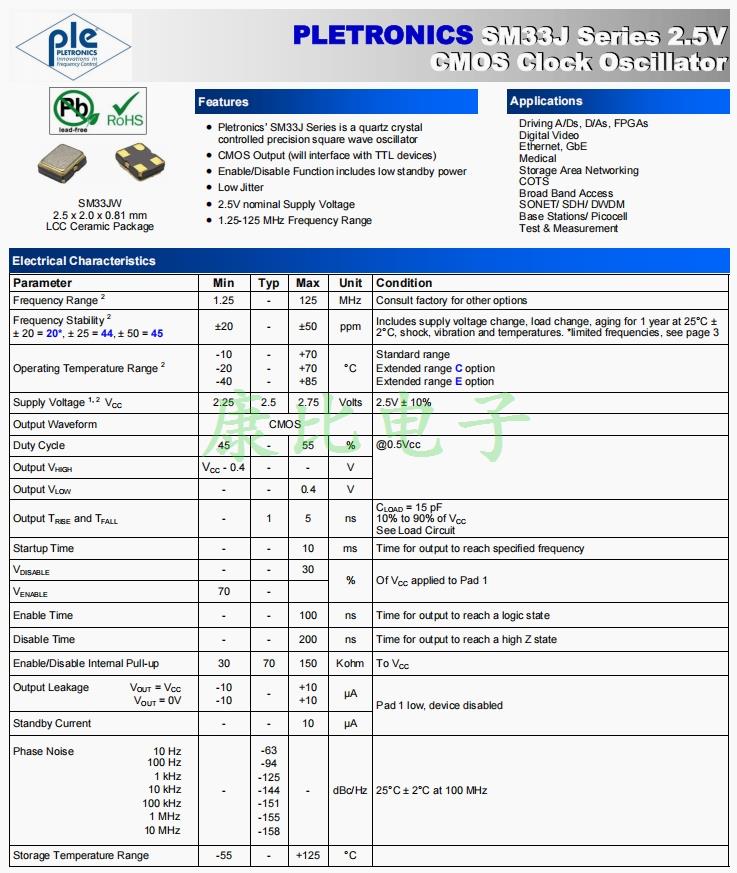

| Parameter | Min | Typ | Max | Unit | |
| Frequency Range 2 | 1.25 | - | 125 | MHz | |
|
Frequency Stability 2
± 20 = 20*, ± 25 = 44, ± 50 = 45
|
±20 | - | ±50 | ppm | |
| Operating Temperature Range 2 |
-10 -20 -40 |
- - - |
+70 +70 +85 |
°C | |
| Supply Voltage 1, 2 VCC | 2.25 | 2.5 | 2.75 | Volts | |
| Output Waveform | CMOS | ||||
| Duty Cycle | 45 | - | 55 | % | |
| Output VHIGH | VCC - 0.4 | - | - | V | |
| Output VLOW | - | - | 0.4 | V | |
| Output TRISE and TFALL | - | 1 | 5 | ns | |
| Startup Time | - | - | 10 | ms | |
| VDISABLE | - | - | 30 | % | |
| VENABLE | 70 | - | |||
| Enable Time | - | - | 100 | ns | |
| Disable Time | - | - | 200 | ns | |
| Enable/Disable Internal Pull-up | 30 | 70 | 150 | Kohm | |
|
Output Leakage VOUT = VCC VOUT = 0V |
-10 -10 |
- |
+10 +10 |
µA | |
| Standby Current | - | - | 10 | µA | |
|
Phase Noise 10 Hz
100 Hz
1 kHz
10 kHz
100 kHz
1 MHz 10 MHz |
- |
-63 -94 -125 -144 -151 -155 -158 |
- | dBc/Hz | |
| Storage Temperature Range | -55 | - | +125 | °C | |
美國進口晶振,SM3345JEW-8.192MDK,Pletronics振蕩器,CMOS輸出晶振,SM33貼片晶振
美國進口晶振,SM3345JEW-8.192MDK,Pletronics振蕩器,CMOS輸出晶振,SM33貼片晶振
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
Pletronics晶振環保方針:
Pletronics晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和與強生公司全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的壓電石英晶體、有源晶體、壓電陶瓷諧振器,晶體振蕩器,有源晶振產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.
Pletronics晶振致力于環境保護,包括預防污染.在晶體振蕩器,有源晶振產品的規劃到制造、運行維修等整個過程中,努力提供環保型的產品和服務.
