Quarztechnik小型石英晶體系列，眾享盛譽的Quarztechnik公司，憑借著自身的才智與努力成為實力派制造商，主要向廣泛應用市場提供高品質低損耗的石英晶振為主，隨著自身實力的增長，Quarztechnik開始考慮到擴寬自身的產品線，同時也迎來更多的考驗，以及更大的挑戰，為了能夠突破目前的市場現狀，結合當下的市場需求，Quarztechnik公司匠心打磨一系列高品質的產品，其中主流的石英晶振備受市場的關注，也為廣泛用于提供選擇空間。

“變頻控制產品已經成為我們?nèi)粘Ｉ钪胁豢苫蛉钡囊徊糠?。沒有它們，我們就不能知道準確的時間，洗衣機也不知道衣服什么時候洗好了，在交通中，我們不能安全地左轉，因為轉向燈不起作用。我們很自豪能夠為我們的客戶提供這些重要的元件”，頻率控制產品部門負責人說，他是Quarztechnik的三位常務董事之一。

Quarztechnik的頻率控制產品領域包括石英晶體、晶體振蕩器和MEMS振蕩器。我們的頻率控制產品是按照最高質量標準生產的。因此，即使在最極端的條件下和最復雜的應用中，Quarztechnik也能確?？煽康挠嫊r。Quarztechnik壓電石英晶體和振蕩器適合廣泛的應用，如醫療技術、汽車、物聯網、無線、智能家居或智能計量。

Quarztechnik可以依靠一個廣泛的頻率元件組合為每種應用提供最佳組件。

石英晶體

千赫石英晶體(音叉石英)和兆赫石英晶體(AT切石英)可在SMD和引腳設計。我們的SMD晶體來自JXS系列是汽車、消費和工業行業的理想選擇。這主要是由于它們的體積小。該系列中最小的標準外殼只有1.6x1.2毫米。另一個因素是我們的無源晶體具有高達10ppm的高頻率穩定性和大量可用頻率。

振蕩器

在晶體振蕩器領域，Quarztechnik系列包括標準晶體振蕩器(XO)、壓控振蕩器(VCXOs)和溫度補償振蕩器(TCXOs)。我們的振蕩器提供不同的輸出，如HCMOS、限幅正弦、PECL或LDV。例如，它們用于通信基礎設施和網絡技術，如以太網。我們的振蕩器系列提供一些特別的東西。振蕩器具有LVDS輸出，用于以低干擾輻射傳輸高頻時鐘的場合。

Ecliptek泛音石英晶體如何工作?，美國日蝕公司是一家集設計和銷售為一體化的元器件制造商，主要向廣泛應用市場提供極其具有價值的石英晶體產品為主，通過自身的努力與拼搏，研發大量高質量低成本石英晶振，同時也保證產品的品質，隨著產品的快速推出市場，并得到廣大用戶的支持與信賴，使得日蝕公司發展日趨強大，而在激烈的市場斗爭之中，日蝕公司不斷調整自我的定位，對于小型化的石英晶體產品有了更多的見解，也十分樂意分享更多關于產品方面的知識，與用戶保持著共同成長，也因此吸引了更多同頻的合作伙伴加入日蝕公司。

在當今世界，快速流暢的數據傳輸至關重要。網絡和服務器系統被設計成以閃電般的速度處理和轉發信息。為了實現這一點，許多應用依賴于三位數兆赫茲(MHz)范圍內的頻率。

這樣高的頻率是不能用AT晶體的基音產生的。盡管石英盤具有40到50兆赫基頻是可行的它們的生產涉及相當大的努力和相應的成本。因此，“泛音晶體”通常用于20兆赫以上的頻率。

泛音與基音

每個石英坯都有其基本頻率。除了這個“基音”，每個石英盤還有幾個泛音。當電壓施加在石英上時，石英以其基本音調振蕩。它的泛音也在這個過程中被觸發，但它們的信號明顯弱于基音。事實上，在大多數情況下，泛音信號只會產生正常的相位噪聲。Ecliptek泛音石英晶體如何工作?

通過振蕩器電路的巧妙構造，可以激勵石英的泛音而不是基音。因此，為了放大石英的泛音信號，在振蕩器電路中增加了一個附加的諧振電路。

這項技術允許工程師從壓電石英晶體中“擠出”遠高于其基頻的頻率。例如，如果石英以20MHz的基音振蕩，第三泛音以60MHz振蕩，第五泛音以100MHz振蕩。由于振蕩器電路的電子特性，泛音只能在奇數整數范圍內被激發。

泛音石英如何振蕩？

剩下的問題是關于泛音石英振蕩的形狀。你可以把泛音振蕩想象成晶體基波振蕩的倍數。

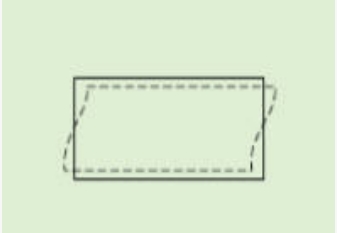

厚度剪切振子在其基音中的振蕩

讓我們拿著厚度剪切振蕩器舉個例子:在電壓下，石英的頂部和底部在基音中向相反的方向移動。但是在泛音中，不僅是石英的上下兩面在振蕩，它內部的分子層也在振蕩。這些層也向相反的方向移動，就像水晶在基礎音調中的頂部和底部一樣。石英貼片晶振不僅在它的外部振動，也可以說“在它自身”振動。

形象地說，人們可以把泛音石英想象成一個連接在長鏈上的鐘擺。在基音中，只有鐘擺會擺動，但在泛音中，每個鏈節也會擺動。

高達250兆赫的頻率

受泛音驅動的石英可以產生頻率高達250MHz，從而為通信技術中的快速數據傳輸創造了完美的基礎。

IDT低抖動有源晶體振蕩器第1篇，IDT公司致力于為用戶提供創新型的產品為主，憑借著出色的穩定性能使得在電子行業大放異彩，并通過自身的努力，不斷打磨自身的產品和自身的核心競爭力，隨著幾十年來的積累，如今已然到了爆發期，并切合用戶實際需求，開發小體積高品質的石英晶體振蕩器，產品采用創新設計理念，結合高超技術打磨而成，對于IDT公司而言也是突破型的里程碑。

IDT開發了與數字系統相結合的半導體解決方案，例如處理器和內存，彼此之間，以及物理世界。在IDT，我們認為作為一個行業領導者，我們在解決我們星球上一些最偉大的社會和環境挑戰方面發揮了關鍵作用。IDT致力于通過網站運營和產品開發，持續改進作為一個全球性的組織。

IDT的集成電路用于世界各地的通信、計算和消費行業。IDT總部位于加州圣何塞市，在世界各地都設有設計、運營和銷售設施。

頻率系統性能的衡量標準是穩定性，即在適當?shù)臅r間內頻率的波動水平測量目標是將這些波動保持在最低限度；然而，噪聲和抖動在系統中是不可避免的，并且可能對性能產生負面影響.

抖動基本介紹
考慮一個有兩種狀態的信號，“開”或“關”。此信號具有脈沖之間的恒定時間段和所有脈沖相等長度。
由于信號的性質，很容易預測下一個脈沖的時間將到達。如果您想建立一個利用該脈沖的性質；例如，如果兩個脈沖之間的時間你可以做一個非常簡單的計時裝置根據該信號。

然而，事實上沒有什么是這么簡單的。再次考慮信號但現在也要考慮一些破壞它的東西。這種“噪音”，無論是來自在脈沖或外部參數內，偶爾會導致脈沖提前到達。

這是一家有著超強影響力的頻率元器件制造商Cardinal公司，隨著自身不斷精進，對于行業的發展趨勢總能以超前的視野看到很多問題的局限線，并利用自身的核心競爭力，使得其實現自我的逆襲，同時用心打磨每一款有源晶振，并收獲無數的好評與稱贊，憑著對于晶體行業的獨特見解，更加深入了解更多關于晶振的奧秘。

高速串行總線架構是當今高性能設計的標準。雖然并行總線標準 經歷了一些變化后，串行總線在多個市場和設備上建立起來——計算機、手機， 娛樂系統等等。串行總線提供了性能優勢和設計簡化(更少的走線) 在電路和電路板布局中。串行數據鏈路充當當今信息世界的動脈，因為它們從 處理系統中的一個點到另一個點。為了確保數字系統中數據的準確傳送和接收由時鐘和數據恢復(CDR)電路控制，其作用相當于數據系統中的握手。這 準確接收和解釋數據的關鍵是準確了解時鐘邊沿的“位置” 在任何時間點。

因為發送和接收設備可以在任何地方-從同一桌面到桌面的另一端世界上，每個不同的位置或環境都有影響，可以影響時鐘沿如何從發送數據的時間到設備接收并解釋數據的時間。這些影響很多，包括溫度、物理運動/振動，甚至?xí)r鐘信號來源的架構。最終結果是 要么有準確的數據，要么沒有，而“沒有”顯然從來不是任何系統的選項。對于最終用戶來說，這意味著糟糕的體驗質量以及對互聯網會話和相關服務的干擾(無論是糟糕的語音質量、不均衡的 視頻內容的觀看體驗或損壞的數據文件內容)。作為衡量標準的性能特征 時鐘邊沿的精確程度與預期值之比稱為“抖動”。有三種量化通常用于測量的OSC振蕩器抖動:

1.相位/均方根抖動——可被視為“精細聚焦”測量。這通常被稱為 “絕對抖動”,即時鐘邊沿位置與實際位置的總差值 理想情況下，be通常通過網絡分析儀測量信號的相位噪聲來揭示(圖A)

2.峰值抖動和峰峰值抖動，其中的每一個都可以被認為是一個“過程”測量，并且是中斷的 歸結為兩個特征:

a.周期抖動(又稱周期抖動)任何一個時鐘周期與理想或平均時鐘之間的差異 周期——通常通過用示波器測量信號周期來顯示(圖B)

b.周期間抖動——任意兩個相鄰時鐘周期持續時間的差異。這對以下方面可能很重要 微處理器和RAM接口中使用的某些類型的時鐘產生電路也需要測量 使用示波器(圖C)

抖動性能/規格限值已由ITU-T、Telcordia等標準化機構確定 還有IEEE。本地以太網(IEEE)抖動的規格和測試方法與SDH/不同 SONET/SyncE (ITU-T，Telcordia)。

自1964年以來不斷創新，今天的GEYER Electronic由Rudolf Geyer于1964年創建，即使在當時也是一家零售店，在20世紀60年代和70年代的慕尼黑Laim區擁有各種電子產品。與眾不同的Geyer格耶公司簡介.

6G無線設備專用的無源晶體EB2532YA12-27.000M TR，Ecliptek日蝕全球技術領先的頻率元器件制造商，在技術方面有極高的造詣，憑著自身對于晶體產品的熱愛，不斷深入研究晶振產品相關知識，通過日積月累，如今已是擁有晶振相關知識體系最龐大的公司，同時又以石英晶體產品為主導，開發系列高品質晶振產品，編碼為EB2532YA12-27.000M TR，型號EB2532，尺寸為3.20mm x 2.50mm，頻率為27.0000MHZ，CRYSTAL，SMD無源晶體，負載電容12PF，產品具備良好的耐壓性能和高可靠性能，比較適合用于高精密應用程序，比如6G無線設備，智能家居，藍牙音響，數字視頻，物聯網，小型設備等領域。

來自石英晶體專家日蝕公司的產品范圍包括SMD壓電石英晶體具有非常低的電阻，用于極其快速和可靠的振蕩啟動。這些是EB2532(采用3.2x2.5mm/4焊盤陶瓷外殼)和EB1620(采用2.0x1.6mm/4焊盤陶瓷外殼)系列等。在我們廣泛的在線測試過程中，我們總是發現被測振蕩器級的負輸入電阻非常低，因此IC之間存在非常大的色散。但是應用程序必須變得越來越小，這意味著開發工程師必須依賴小型石英晶體外殼。

伊西斯VCXO振蕩器ECS-VXO-97-160-A很適合6G無線應用，頂級制造商ECS是一家極其具有核心競爭力的公司，擅長利用自身的優勢，開發體系高質量的產品，并持續放大自身的影響力，針對新興行業開發編碼ECS-VXO-97-160-A，尺寸為7050MM，頻率為16MHZ，型號ECS-VXO-97提供了一個SMD，陶瓷封裝中的VCXO振蕩器頻率控制。通過改變2.5V的控制電壓至±2.0V，可以將頻率拉至±100 PPM。產品特征：2.0毫米低輪廓，波形對稱性40/60%，SMD版本，3.3V操作(可選)，磁帶和卷軸(1000個)，符合PBFREE/ROHS標準，產品適合用于6G無線晶振應用，智能家居，物聯網，小型設備等領域。

什么是VCXO？

VCXO是一種晶體振蕩器，其輸出頻率根據施加的控制電壓而變化。VCXO壓控晶體振蕩器輸出頻率的變化以百萬分之一為單位，如果計算中包括穩定性和老化，則稱為牽拉能力、總牽拉范圍或絕對牽拉范圍(APR)。VCXO由晶體和振蕩器電路以及變?nèi)荻O管和支持電路組成。石英的高品質因數允許小范圍的頻率牽引。它們還具有低抖動和低相位噪聲的高性能。

VCXOs用于微調工作頻率，通常與鎖相環(PLL)配合使用。VCXO中的拉取能力可以變化。有些只需要50ppm的拉力，而有些可能需要數百ppm的拉力。VCXOs的一些應用包括電信、測試和測量以及廣播設備。

威世OSC晶振XOSM-573-B-E-40M專用于無線發射塔，Vishay是一家十分知名的供應商，致力于為用戶提供具備成本效益的優質產品，經過長期的積累，Vishay公司利用自身的優勢，針對開發編碼XOSM-573-B-E-40M，型號XOSM-573是一款貼片型輕薄型的有源晶振，XO時鐘振蕩器，OSC晶振，頻率為40.000MHz，尺寸為7.0 x 5.0x1.6mm，電壓為3.3 V，表面貼裝振蕩器，產品具備低電壓低抖動高性能的特點，比較適用于5G基站，航空電子，無線發射塔，智能家居，儀器設備，測試測量，小型設備等領域。

The Vishay journey began with one man, Dr. Felix Zandman, and a revolutionary technology. From there we would grow and strengthen over decades, arriving where we are today: one of the world’s most trusted manufacturers of electronic components. From discrete semiconductors to passive components; from the smallest diode to the most powerful capacitor, Vishay’s breadth of products is the very foundation that brings modern technology to life, every day, for everyone. We call it The DNA of tech.™

This DNA is more than infrastructure for today’s most vital electronic products, it’s a platform to enable growth. Vishay is well-positioned to propel such timely macroeconomic growth drivers as sustainability, connectivity and mobility. Through R&D, manufacturing, engineering, quality, sales and marketing, we generate the essential components that enable inventors and innovators to create new generations of products—ones that span many sectors: automotive, industrial, consumer, computer, telecommunications, military, aerospace, and medical.

Together with the manufacturers of today and tomorrow’s most compelling electronic innovations, names you know, we are enabling next level automation in factories, the electrification of the automobile, 5G network technology, and the rapid expansion of connectivity across everything (IoT) to highlight a few areas of strong growth. This diversity of opportunity is the reason Vishay has thrived, and why we are driven to be the DNA behind the success of our customers and partners and to be part of making a future that’s safer, sustainable and more productive.

Vishay之旅始于一個人Felix Zandman博士和一項革命性的技術。從那時起，我們將在幾十年的時間里不斷發展壯大，達到今天的位置:世界上最值得信賴的電子元件制造商之一。從分立半導體到有源晶體振蕩器；從最小的二極管到最大功率的電容器，Vishay的廣泛產品為每個人的日常生活帶來了現代技術。我們稱之為技術的DNA。™
