格耶品牌SMD晶振如何構建振蕩電路?成立至1964年的格耶電子，憑借著自身的努力，一直是頻率產品的領先制造商之一，壓電石英晶體, 振蕩器和陶瓷諧振器.我們從我們的德國總部以及歐洲、亞洲和美國的其他地方。我們非常重視與客戶的密切合作從開發階段開始。這確保了我們從一開始就提供您所需要的東西。

我們將在整個項目中為您提供專業的設計支持。我們的全球服務包括個人咨詢和保證電路的驗證交付您從我們這里購買的組件。
我們的優勢之一是在項目的整個生命周期中包括開發階段已經提供的經驗和技術。

另一個優勢是通過我們的支持15年以上的長期項目長期交貨保證和生命周期管理.

例如，我們?nèi)匀粡囊婚_始就提供SMD晶振，如GEYER KX-C系列，從1992年的一個項目開始就提供。

我們希望詳細了解您的需求，并與您一起完成開發過程。在GEYER Electronic，我們位于慕尼黑附近Planegg的設計和測試中心擁有一支經驗豐富的高性能團隊。

利用我們近60年的石英技術知識。

通過無源晶體和分立元件構建自己的振蕩電路對于更大的數量或如果IC不使用內部振蕩器?？梢赃x擇Pierce或Colpitts振蕩器。此外，還可以創建振蕩器通過反相器電路的適當反饋（圖2）。

大多數微控制器已經包含了時鐘電路的基本組件。為了完成電路對于Pierce或Colpitts振蕩器類型，只需要一個晶體和其他外部無源元件。應用微控制器的手冊描述了必要的細節。為了最大限度地減少任何寄生效應，所有連接從微控制器到晶體電路應保持盡可能短。
在40MHz及以上的頻率下，使用泛音晶體。這些泛音晶體需要一個特殊的過濾器電路，以便抑制基本模式。濾波電路由電容器和電感組成。如果過濾器省略，電路以其基本模式振蕩（例如：預期48MHz的第三泛音晶體，電路以16MHz振蕩）。帶有泛音晶體的振蕩器電路應該非常謹慎地進行尺寸和測試。
如果微控制器配備皮爾斯振蕩器配置，晶體將連接到兩個電容器，如如圖所示。3（C1和C2）。對于4MHz以上的頻率，不需要額外的串聯電阻器，因為適當?shù)拇?lián)電阻器通常將被包括在微控制器的逆變器級內。此外，高歐姆電阻器集成在微控制器內，以調整直流工作電壓（圖3中為1MΩ）。CS1和CS2包括輸入以及微控制器的輸出電容以及由PCB上的導電路徑貢獻的其他電容。通過外部電容器C1使整個電路電容適合于晶體CL的指定負載電容和C2：

示例：提供CL=16pF。假設CS1＝CS2＝12pF，外部電容器可以被評估為C1＝15pF和C2＝27pF。應考慮這些作為后續優化的初始值。C1小于C2，以便提高電路的啟動性能。
如果頻率與晶體的實際諧振頻率匹配，則晶體電路處于最佳狀態。實際晶體在其指定負載電容下的諧振頻率可以在其測試記錄中找到。
應在沒有來自探頭的任何反饋的情況下測量頻率。這通?？梢酝ㄟ^測量在微控制器的另一個端口處的頻率。如果石英晶振晶體被電容器過載，則頻率較小比要求的要大（否則會更大）。
如上所述，具有皮爾斯振蕩器配置的微控制器可能需要外部串聯電阻器對于低于4MHz的頻率。串聯電阻器RV將有助于抑制不必要的泛音，并調整內部振蕩器到外部pi電路，該電路由C1、C2和晶體組成。串聯電阻器RV可評估為如下：RV與電容器C2串聯，因此起到低通濾波器的作用（圖2）。C2的值應為假如通過選擇RV，截止頻率fT應在基頻和第三泛音之間（方程式2和3）。格耶品牌SMD晶振如何構建振蕩電路?

領先同行高加音頻晶體打開沉浸感的新維度，Unleashing the Power of Audio Crystals: Elevating Your Sound Experience

Introduction

In the realm of audio technology, a fascinating innovation has emerged - audio crystals. These remarkable crystals have revolutionized the way we perceive and experience sound. In this blog post, we will explore the enchanting world of audio crystals, delving into their capabilities, benefits, and how they have transformed our audio landscape.

Understanding Audio Crystals

Audio crystals are specialized components that possess unique properties for enhancing sound quality. These crystals are meticulously engineered to resonate at specific frequencies, allowing them to optimize audio performance across various devices and settings. By harnessing the inherent properties of these crystals, audio engineers can unlock the full potential of sound reproduction.

The Science Behind Audio Crystals

Audio crystals operate on the principle of piezoelectricity. This phenomenon occurs when certain crystals generate an electric charge under mechanical stress, such as when subjected to vibrations or pressure. By strategically incorporating these crystals into audio systems, the vibrations caused by sound waves can be efficiently converted into electrical signals, resulting in clearer, more immersive sound reproduction.

Benefits of Audio Crystals

The integration of audio crystals brings about several noteworthy benefits:

1. Enhanced Sound Clarity: Audio crystals have the ability to reduce distortion and unwanted vibrations, resulting in improved clarity and precision in sound reproduction.
2. Extended Frequency Response: With the use of audio crystals, audio systems can achieve a wider frequency response range, enabling the reproduction of delicate details and nuances in music.
3. Immersive Listening Experience: By leveraging the unique properties of audio crystals, listeners can enjoy a more immersive and captivating sound experience, with enhanced dynamics and spatial imaging.
4. Versatility and Adaptability: Audio crystals can be incorporated into a wide range of audio devices, including speakers, headphones, and even professional recording equipment, making them highly versatile and adaptable to different applications.

The Future of Audio Crystals

As technology continues to advance, the potential of audio crystals is boundless. With ongoing research and development, we can expect even further advancements in sound reproduction, leading to more refined audio experiences for enthusiasts and professionals alike. The integration of audio crystals into emerging technologies, such as virtual reality and augmented reality, holds exciting possibilities for immersive audio in the future.

In conclusion, audio crystals have emerged as a game-changing innovation in the world of audio technology. By harnessing their unique properties, we can unlock new dimensions of sound quality and immersion. As we continue to explore the endless possibilities of audio crystals, one thing is certain - the future of sound has never sounded brighter.

釋放音頻晶體的力量:提升您的聲音體驗

介紹

在音頻技術領域，一項引人入勝的創新出現了——音頻晶體。這些非凡的晶體徹底改變了我們感知和體驗聲音的方式。在這篇博文中，我們將探索音頻晶體的迷人世界，深入了解它們的功能、優勢，以及它們?nèi)绾胃淖兞宋覀兊囊纛l格局。

了解音頻晶體

音頻晶體是一種特殊的部件，具有增強音質的獨特性能。這些壓電石英晶體經過精心設計，可在特定頻率下共振，從而優化各種設備和設置的音頻性能。通過利用這些晶體的固有特性，音頻工程師可以釋放聲音再現的全部潛力。

音頻晶體背后的科學

音頻晶體根據壓電原理工作。當某些晶體在機械應力下產生電荷時，例如受到振動或壓力時，就會出現這種現象。通過戰略性地將這些晶體融入音頻系統，聲波引起的振動可以有效地轉換為電信號，從而實現更清晰、更身臨其境的聲音再現。

領先同行瑞薩高性能的差分晶振，隨著人們對數字化轉型數字轉換的興趣日益濃厚,物聯網在消費電子和工業設備中的使用也在增加。這些物聯網端點不僅限于將收集到的數據發送到云端,而且許多還需要執行基于人工智能的程序,從皇家督學的語音識別、觸摸鍵到故障預測。

自從10年前推出高速大容量閃存的RX630，我們在RX600系列中陸續推出了采用RXv2內核的RX651和采用RXv3內核的RX66N，以及有源晶體振蕩器產品，在同類微控制器中性能一直處于行業前列100 . rx 671是RX600系列的新成員。

RX671在保持與RX651單片機的物聯網應用高度兼容性的同時,提升了處理能力、實時性和功能性,可以滿足更廣泛的用戶需求。在這篇博客中,我們想介紹RX671的高性能、多功能和小型化。

更高的性能

藥方(prescription 的縮寫)系列配備了瑞薩電子專有的RX CPU內核RX-core逐年不斷進化,如今已經開發出業界領先的5.9 CoreMark/MHz性能的RXv3內核。

領先同行瑞薩石英晶體振蕩器的電路，振蕩器是任何微控制器系統的核心，因此在設計中應給予適當?shù)年P(guān)注，以確保設計盡可能可靠。

我們都可以設計一個正常工作的振蕩器，但要在所有元件的容差范圍內設計一個能在生產中正常工作的振蕩器，卻需要一點努力。典型的瑞薩微控制器用戶手冊將提供一個或多個典型的振蕩器電路(通常由示例中使用的晶體或陶瓷諧振器的供應商推薦給瑞薩)，以及等效振蕩器電路的簡單規格。

可靠振蕩所需的確切電路可能因OSC振蕩器而異，也可能受到電路板布局和環境條件的影響。在任何情況下，我們都強烈建議設計人員聯系所選的振蕩器供應商，向他們詢問適合其設計的推薦電路，并自行測試振蕩器，以確定所需的振蕩器電路參數。

對于許多應用，陶瓷諧振器可以提供良好的低成本解決方案；然而，如果需要更高的穩定性和更精確的定時，晶體提供了最佳的解決方案。然而，在低功率應用中，Q值較高的晶體啟動時間要慢得多。事實上，頻率越低，啟動時間越長；一個32千赫的晶體可能需要1 - 3秒啟動。

在許多微控制器中，需要仔細考慮晶體漂移和穩定性的影響，尤其是對于需要時鐘功能的應用；然而，振蕩器性能的知識可以允許在軟件中進行校正。

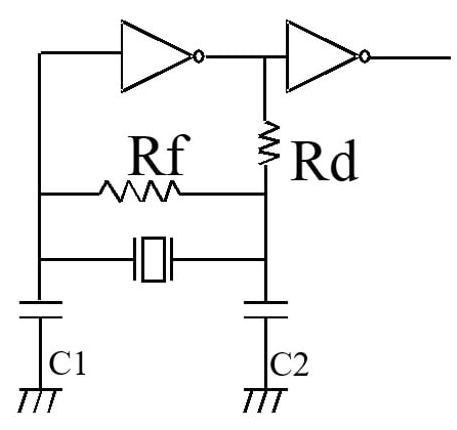

瑞薩微控制器上最常用的振蕩器設計是皮爾斯振蕩器，如下所示。

內部反相器的輸出通過外部有源晶振電路反饋到其輸入端，形成一個不穩定的反饋環路。當振蕩器的輸出延遲足以提供360°相位延遲時，穩定的振蕩得以持續。晶體與負載電容C1和C2一起提供了一個調諧電路，可以穩定振蕩頻率

Rf反饋電阻器-這在第一個逆變器周圍提供負反饋，并確保逆變器工作在其線性區域。這在晶體振蕩器中很少需要，但在使用陶瓷諧振器時經常需要，以確保振蕩器正確啟動。建議典型值在1MOhm范圍內。一些瑞薩微控制器有內部反饋電阻。

Rd -阻尼電阻–這是一個串聯電阻，旨在防止振蕩器過激勵。通常，如果C1和C2選擇正確，這不是必需的。該電阻有幾個作用:穩定反饋電路的相位，降低較高頻率下的環路增益；通過在逆變器輸出端放置Rd，輸出電阻增加，電流降低。Rd還與C2一起構成一個低通濾波器，可以大大減少不必要的振蕩模式。Rd的典型值在250 - 500歐姆范圍內

C1和C2 -負載電容-負載電容與晶體或諧振器一起提供180°的相位滯后，共同提供啟動和維持振蕩的能量。

晶體或陶瓷諧振器的工作會受到一系列環境效應的影響，例如溫度和濕度，以及電路參數，例如工作電壓。

Abracon ClearClockTM晶體振蕩器系列解決方案，由于不斷增加的時鐘抖動，系統設計者面臨著與參考時鐘抖動相關的基本挑戰需要更小的形狀因子：隨著參考振蕩器內石英晶體的尺寸減小，保持優異rms抖動性能的能力變得具有挑戰性。隨著不斷的需求無論是系統的整體尺寸還是功能，設計者都在尋找滿足最佳要求的參考時鐘小尺寸收斂和抖動性能。

從一開始，Abracon就專注于始終如一地實現這種融合以微型形狀因子生產超低均方根抖動時鐘解決方案。2018年，Abracon推出了兩款ClearClockTM系列下的解決方案，5x3.2mm和5x7mm封裝的AX5和AX7系列有源晶體振蕩器，分別地這些設備基于復雜的PLL技術，如圖1所示卓越的均方根抖動性能–通常在載波12kHz至20MHz范圍內優于150fs。

在上述PLL方法中，采用了一些技術來提高相位噪聲的限制檢測器底板，使相位噪聲斜率提高了收斂性——進一步遠離載波。AX5和AX7設備經過優化，可滿足50MHz和2.1GHz載波之間的市場需求頻率。這些設備可以配置為之前指定的Abracon的生產設施。憑借提供業界領先的頻率上限的能力，AX5和AX7解決方案非常適合需要大于200MHz時鐘的應用參考.

Abracon進一步認識到，對需要100至200MHz時鐘的客戶的需求日益增長與基于PLL的AX5和AX7設備相比，具有更小形狀因數的解決方案。這些要求是通常以PCI Express（PCIe）、光收發器、數據存儲和網絡設計為中心。
作為回應，Abracon推出了第三泛音ClearClockTM OSC振蕩器解決方案：AK2、AX3、AK5和AK7系列這些設備使用更安靜的架構，實現卓越的超低均方根抖動性能和業界領先的微型封裝能效.

例如，2.5x2.0x1.0mm AK2 ClearClockTM提供盡可能低的外形典型的均方根抖動性能為117fs@156.25MHz，LVDS輸出格式為+2.5V偏置在遠離載波的12kHz到20MHz帶寬上，最大保證抖動性能為200fs。（見圖2。）

AX3 ClearClockTM有源晶振采用3.2 x 2.5 x 1.0 mm封裝，可提供低于80fs的典型均方根抖動在156.25MHz載波上，LVPECL輸出格式的+3.3V偏置。（參見上一頁的圖3。）
第三泛音設備性能的秘訣在于其架構的簡單性。精心設計第三泛音晶體空白，連同所需載波信號的適當捕獲，確保在感興趣的載波上具有出色的均方根抖動性能。

低成本的ECS音叉晶體優點，對于未知的一切充滿了好奇以及探險精神的ECS公司，面對未知是巨大的挑戰，也是新的機會，為了能夠抓住機會，敢于不斷突破自我的ECS，利用自身的優勢，針對于新興開發專注打磨高性能的石英貼片晶振，同時以追求高質量的產品為榮，持續不斷優化與改進產品，使得其能夠做到快速滿足不同應用程序的需求。

幾乎每個人都至少有幾件普通的家居用品，受到撞擊時會產生共鳴并產生頻率。如果你曾經用你的叉子在酒杯邊上敲了一下來發表演講，你已經在一個共振的表面上創造了一個頻率。

當該表面是制造到一定尺寸的壓電石英晶體時，可以產生一個非常特定的頻率，這是設計界的工程師所熟知的:32.768kHz。這是音叉手表晶體的頻率，簡稱a音叉.

音叉是一種產生32.768千赫頻率的裝置。這個頻率很容易被分割，以測量一秒鐘的脈沖或波。由于這種簡單的數學計算，音叉被用于顯示日期和時間的產品中。

因此，振蕩器中使用的音叉晶體將計時解決方案帶到了人類的水平，因為這個頻率可以通過我們對時間的普遍理解來測量。雖然所有的晶體振蕩器都可以在給定的時間實現特定的功能，但是如果應用程序要求用戶了解那個時間，那么音叉晶體提供所需的精度。

如何使用音叉晶體

1赫茲的頻率正好相當于一秒鐘的脈沖或波。然而，1Hz的晶體必須非常大，使得這種晶體不適合小而有效的電子設備，如現在標志性的石英手表。因此，在任何需要小封裝尺寸無源晶體和人機界面的應用中音叉晶體為工程師提供高精度。

音叉手表晶體存在于許多電子產品中，我們通過它來跟蹤時間。然而，這并不僅限于可穿戴設備和物聯網設備中使用的時鐘顯示器。在振蕩器中使用音叉晶體時，考慮以下用例:

• 一個顯示，告訴我們一個文件何時被創建、下載、保存或打印，以及其他常見的個人計算機功能。
• 一種建筑管理系統(BMS ),記錄設施中發生的重要事件，以便設施管理者可以分析與時間相關的數據，如24小時內的用電量。
• 一種電子設備，允許用戶在一定時間內對功能進行編程，以便在需要時發生事件。例如，辦公建筑中的自動化HVAC功能音叉晶體在下班時間保存能量。
• 音叉晶體的優點

值得注意的是，在上述每個用例中，時序解決方案電路板中使用的音叉晶體可能非常小。這對于設計電子產品的工程師來說是有利的，因為高效、更小、成本更低的元件可以決定是贏得合同還是被其他工程師的產品忽略。

音叉晶體還在很寬的溫度條件下提供穩定的頻率。振蕩器中使用的音叉晶體將經歷最小漂移典型使用案例(例如辦公樓和家庭)所需的溫度范圍。如果需要溫度補償，則領先的晶體振蕩器制造商可以包括溫度補償晶體振蕩器(TCXO)與電路板上的32.768晶體一起控制頻率漂移。

一般來說，用于定時解決方案的石英晶體振蕩器以可承受的價格提供高水平的精度和可靠性。此外，當音叉晶體振蕩器或任何石英晶體元件用于車輛時，它們經過加固處理，以確保在汽車經歷的各種條件下的耐用性和有效性。

JAUCH JXS系列石英晶體說明書，作為高質量元器件供應商之一的JAUCH公司，主要通過向廣泛應用市場提供自身的價值，并為廣大用戶解決在晶體行業所遇到的問題點，以及提供完美的石英晶振解決方案，使得其能夠快速與用戶建立起親密的合作關系，隨著自身對于行業的了解，低成本高質量的產品必然會成為市場的剛需，JAUCH公司便利用自身的資源，專注于打磨高質量的產品，隨之長期積累，以及自身的不懈努力，如今取得不錯的成果，并發布系列優質的產品。

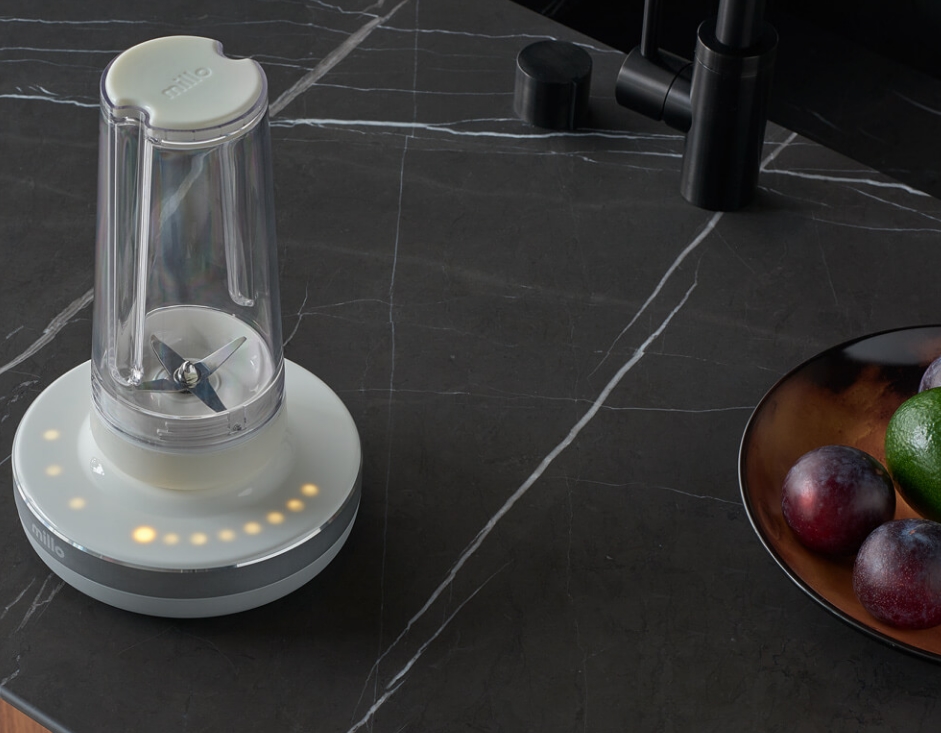

“如果蘋果制造了一臺攪拌機，那就是它”——英美在線新聞門戶網站Mashable一針見血。談到美學和產品設計，攪拌機“米洛”，由立陶宛初創企業米洛電器,離庫比蒂諾的偉大偶像很近。

除了屢獲殊榮的設計，“米洛”背后的技術尤為突出。專利的“磁力空氣驅動”技術是該應用的核心。與其他類似設備相比，“米洛”杯和基站僅通過磁力相互連接；這意味著從安裝在攪拌機底座上的發動機到安裝在杯子里的葉片的動力傳輸，100%是通過這種磁性連接實現的。

JXS32帶來精確的頻率

由于其創新技術，該公司自2016年成立以來，已從各種投資者那里籌集了約140萬歐元。Jauch Quartz也做出了自己的貢獻:JXS系列的兩個Jauch組件確保了“米洛”控制電子設備的精確計時。

“我們的水晶JXS系列使用AT切割石英坯件。Jauch Quartz的銷售主管Steffen Fritz解釋說:“因此，它們非常適合產生兆赫范圍內的精確頻率。米洛使用兩種不同規格的JXS32壓電石英晶體。Steffen Fritz說:“它們確保攪拌機的啟停功能精確到毫秒。JAUCH JXS系列石英晶體說明書.

“與的關系米洛電器是由我們的立陶宛合作伙伴建立的埃爾格塔斯蒂芬·弗里茨回憶道。從那一刻起，一切都變得非常快。創始人知道他們想要什么，我們能夠立即交付——有時就是這么簡單。"
