頻率：32.768KHZ
尺寸：3.2*1.5mm
精工晶振SC-32S,Q-SC32S0320570CADF無源諧振器,進口精工晶振,SMD晶振,石英晶體,32.768KHZ晶振,石英晶體諧振器,3215mm晶振,型號SC-32S,編碼Q-SC32S0320570CADF是一款金屬面貼片型的音叉晶體,尺寸3215mm,頻率32.768KHZ,頻率穩定度5ppm.采用環保工藝精心打磨而成,,具備高精度和高穩定性能,產品被廣泛應用于手機,可穿戴,各種模塊,各種微機子時鐘等領域。
時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定.
精工晶振SC-32S,Q-SC32S0320570CADF無源諧振器,SEIKO晶振,SMD晶振,石英水晶振子,32.768KHZ晶振,石英晶體諧振器,3215mm晶振,型號SC-32S,編碼Q-SC32S0320570CADF是一款金屬面貼片型的音叉晶體,尺寸3215mm,頻率32.768KHZ,頻率穩定度5ppm.采用環保工藝精心打磨而成,,具備高精度和高穩定性能,產品被廣泛應用于手機,可穿戴,各種模塊,各種微機子時鐘等領域。
Q-SC32S03220C5AAAF無源晶振,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定.精工晶振SC-32S,Q-SC32S0320570CADF無源諧振器
Q-SC32S0320570CADF晶振 參數表
|
精工晶振規格 |
單位 |
SC-32S晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
0.5μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±20 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C～+70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
6pF ～12.5pF ∞ |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
70kΩ max. |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |

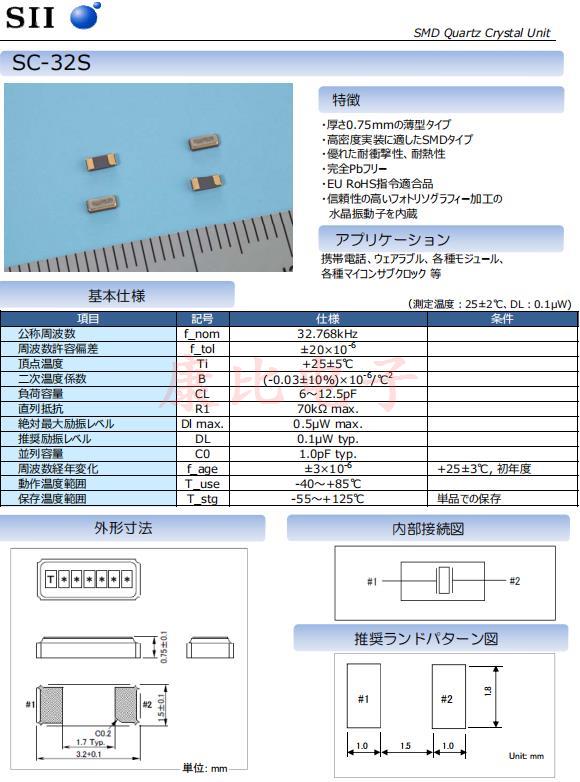

精工晶振SC-32S,Q-SC32S0320570CADF無源諧振器 尺寸圖
Q-SC32S0320570CADF晶振 石英晶振各項注意事項
晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
有源晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。 精工晶振SC-32S,Q-SC32S0320570CADF無源諧振器
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
SEIKO晶振環保方針：
“永遠領先時代一步”這一創業的經營態度一直支持著精工晶振的創新和飛躍。2014年，精工祈愿在這種領先精神的基礎上，帶著“期待和激動”與所有利益相關者共創、共享這充滿希望的新時代，并懷著共鳴一同前行，為此公布了集團口號“SEIKO Moving ahead. Touching hearts.（讓時代與心靈悅動SEIKO）”。2016年時值創業135年，為了體現口號的精神，我們制定了面向10年后的未來奮斗目標作為長期愿景。今后也將以引領時代的先進性和創新性，緊貼時代，提供令人銘記于心的溫補晶振、壓控晶振、SMD晶振等質量和服務，旨在成為與全世界的人們分享感動的全球化企業集團。精工晶振SC-32S,Q-SC32S0320570CADF無源諧振器
| Manufacturer Part Number原廠編碼 | Manufacturer廠家 | Series型號 | Type 系列 | Frequency | Frequency Stability頻率穩定度 |
| Q-SC32S03220C5AAE | Seiko Instruments | SC-32S | kHz Crystal (Tuning Fork) | 32.768kHz | ±20ppm |
| Q-SC32S03210C5AFE | Seiko Instruments | SC-32S | kHz Crystal (Tuning Fork) | 32.768kHz | ±10ppm |
| Q-SC32S03205C5ADE | Seiko Instruments | SC-32S | kHz Crystal (Tuning Fork) | 32.768kHz | ±5ppm |
| Q-SC32S0320570CADF | Seiko Instruments | SC-32S | kHz Crystal (Tuning Fork) | 32.768kHz | ±5ppm |
| Q-SC32S0321070CAAF | Seiko Instruments | SC-32S | kHz Crystal (Tuning Fork) | 32.768kHz | ±10ppm |
| Q-SC32S0322070AAAF | Seiko Instruments | SC-32S | kHz Crystal (Tuning Fork) | 32.768kHz | ±20ppm |
| Q-SC32S03220C5AAAF | Seiko Instruments | SC-32S晶振 | kHz Crystal (Tuning Fork) | 32.768kHz | ±20ppm |
| Q-SC32S03210C5AAFF | Seiko Instruments | SC-32S | kHz Crystal (Tuning Fork) | 32.768kHz | ±10ppm |
| Q-SC32S03205C5AADF | Seiko Instruments | SC-32S | kHz Crystal (Tuning Fork) | 32.768kHz | ±5ppm |
