頻率：16~48MHZ
尺寸：3.2*2.5mm
愛普生株式會社EPSON晶振,愛普生拓優科夢,(EPSON—YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶振, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器（VCXO）,溫補晶體振蕩器（TCXO）.1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
日本精工愛普生晶振接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】 愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生晶振(中國)有限公司共同投資成立的有限責任公司(外商合資).
愛普生晶振,貼片晶振,TSX-3225晶振,X1E0000210161晶振,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
超小型無源石英貼片晶振晶片的設計:石英晶片的長寬尺寸已要求在±0.00２mm內,由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確,使得振動強烈耦合導致石英晶振的晶片不能正常工作,從而導致產品在客戶端不能正常使用,晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,在此方面通過理論與實踐相結合,模擬出一整套此石英晶振晶片設計的計算機程序,該程序晶振的晶片外形尺寸已全面應用并取得很好的效果.
|
愛普生晶振規格 |
單位 |
TSX-3225晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
16.00MHZ~48.0MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF~ |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
愛普生MHZ晶振型號參數
|
FA-20H |
2.5x2.0x0.55 |
12 to 54 |
+/-10 +/-30 |
+/-10 / -20 to +75 |
|
TSX-3225 |
3.2x2.5x0.6 |
16 to 48 |
+/-10 |
+/-10 / -20 to +75 |
|
FA-238 |
3.2x2.5x0.7 |
16 to 60 |
+/-50 |
+/-30 / -20 to +70 |
|
FA-238V |
3.2x2.5x0.7 |
12 to 15.9999 |
+/-50 |
+/-30 / -20 to +70 |
TSX-3225晶振編碼
| X1E0000210019 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 16.000000 MHz | +/-9 ppm | -20 to +75 °C | ≤ 60 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210047 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 20.000000 MHz | +/-20 ppm | -40 to +105 °C | ≤ 60 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210048 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 24.000000 MHz | +/-20 ppm | -40 to +105 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210052 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 16.000000 MHz | +/-18 ppm | -40 to +85 °C | ≤ 60 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210111 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 16.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 60 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210112 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 16.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 60 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210113 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 16.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 60 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210114 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 16.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 60 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210115 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 16.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 60 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210116 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 16.000000 MHz | +/-20 ppm | -40 to +85 °C | ≤ 60 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210117 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 16.000000 MHz | +/-20 ppm | -40 to +85 °C | ≤ 60 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210118 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 16.000000 MHz | +/-20 ppm | -40 to +85 °C | ≤ 60 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210119 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 16.000000 MHz | +/-20 ppm | -40 to +85 °C | ≤ 60 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210120 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 16.000000 MHz | +/-20 ppm | -40 to +85 °C | ≤ 60 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210121 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 24.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210122 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 24.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210123 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 24.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210124 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 24.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210125 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 24.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210126 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 24.000000 MHz | +/-20 ppm | -40 to +85 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210127 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 24.000000 MHz | +/-20 ppm | -40 to +85 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210128 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 24.000000 MHz | +/-20 ppm | -40 to +85 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210129 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 24.000000 MHz | +/-20 ppm | -40 to +85 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210130 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 24.000000 MHz | +/-20 ppm | -40 to +85 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210131 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 25.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210132 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 25.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210133 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 25.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210134 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 25.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210135 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 25.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210136 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 25.000000 MHz | +/-20 ppm | -40 to +85 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210137 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 25.000000 MHz | +/-20 ppm | -40 to +85 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210138 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 25.000000 MHz | +/-20 ppm | -40 to +85 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210139 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 25.000000 MHz | +/-20 ppm | -40 to +85 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210140 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 25.000000 MHz | +/-20 ppm | -40 to +85 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210141 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 26.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
| X1E0000210142 | 3.2 x 2.5 x 0.6mm | TSX-3225 | 26.000000 MHz | +/-10 ppm | -20 to +75 °C | ≤ 40 Ω | ≤ 200 µW | +/-1ppm | Fundamental | Au |
愛普生TSX-3225晶振各項注意事項:
晶振產品使用每種產品時,請?jiān)?a href="http://m.premieremedcenter.com/Quartzcrystal.html" title="石英晶振" target="_blank">石英晶振規格說明或產品目錄規定使用條件下使用,因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管超小型貼片晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
7-2:PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體諧振器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

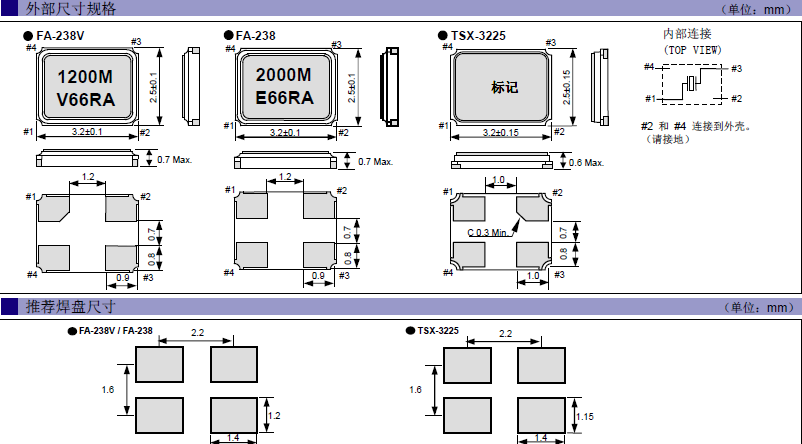

(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm,0.1wt% 或更少)來使用無鉛焊料.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存3225晶振時,會影響頻率穩定性或焊接性,請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度:
溫度:+15°C至+35°C,濕度 25 %RH至85%RH(請參閱“測試點JIS C 60068-1/IEC 60068-1的標準條件”章節內容).
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.愛普生晶振,貼片晶振,TSX-3225晶振,X1E0000210161晶振
EPSON晶振環保理念:
愛普生株式會社EPSON晶振通過追求以QMEMS 技術為核心的“省,小,精”技術,來推動具有領先性的環?；顒?dòng),把降低 環境負荷作為一種顧客價值提供給顧客.
創造并提供專研了“省,小,精”的32.768K,鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品;并且構筑和革新既可以降低 環境負荷又可以提高生產性的生產流程的活動.
愛普生株式會社EPSON晶振不僅遵守與環保相關的法規,條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環?；顒?dòng)來預防污染.
在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環?；顒?dòng)的水平.
愛普生株式會社EPSON晶振通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.
將環?；顒?dòng)的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.
通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時,也向公司外部公開.愛普生晶振,貼片晶振,TSX-3225晶振,X1E0000210161晶振
