在當代被電子產品包圍的時代下,每一個電子產品都離不開電子元件的鼎力相助,給每個產品提供著性能,而該篇文章康比電子主要就要講解關于石英晶體振蕩器的一些設計上面的考慮,
對振蕩器設計的考.
選擇石英晶體振蕩器電路的設計工程師應仔細考慮以下因素。
（A）環境變化
晶體是溫度響應的。避免將晶振放置在熱點或冷點附近。在穩定性至關重要的情況下，可能需要溫控振蕩器或烘箱。
（B）駕駛級別
隨著驅動電平的變化，所有石英晶振單元的頻率都會發生一定程度的變化。因此，指定的驅動電平必須是實際在設備中使用的驅動電平。
GED在各種切割所指示的最大驅動水平下進行調整。如果需要降低驅動電平，請與參考振蕩器一起指定。
在某些情況下，可能需要客戶的振蕩器電路。
（C）操作模式
振蕩器電路應設計為串聯或并聯諧振模式。
晶體在串聯諧振和負載諧振之間保持穩定的振蕩。
以電感方式工作的石英晶體振蕩器電路（低于串聯諧振）通常是不穩定的。
（D）隔離輸出負載
振蕩器負載應保持恒定，以防止振蕩器后放大器級產生不必要的無功效應。
在需要高穩定性的情況下，可能需要適當?shù)钠帘?，緩沖放大器或中和電路。
（E）調節電源
在大多數情況下，石英晶體振蕩器的頻率穩定性直接取決于電源的穩定性，因此，電壓調節很重要。
等效電路參數
通過電極電壓激勵的輕微阻尼機械振動器的任何模式的特性可以在諧振頻率的區域中由等效電路表示，該電路由運動電容（C），運動電感（L）和運動電阻組成。 （R）串聯，由總并聯電容（Co）分流是晶體電極和引腳或引線的靜態電容之和。
圖4中所示的石英單元等效電路的表示。

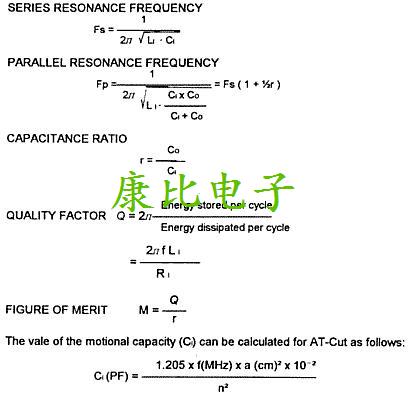

通過改變電極面積，可以改變特定諧振頻率的（C）值。運動阻力（R）代表石英晶體的分子摩擦損失加上通過系統的機械阻尼。并聯容量（Co）是真空沉積金屬電極和作為電介質的石英SMD晶振材料之間的容量，我們有：
哪里
f =共振頻率
a =電極面積
n =泛音的順序號（1,3,5,7）
