CX11V TF是英國IQD公司耐高溫3215車規級的32.768KHZ

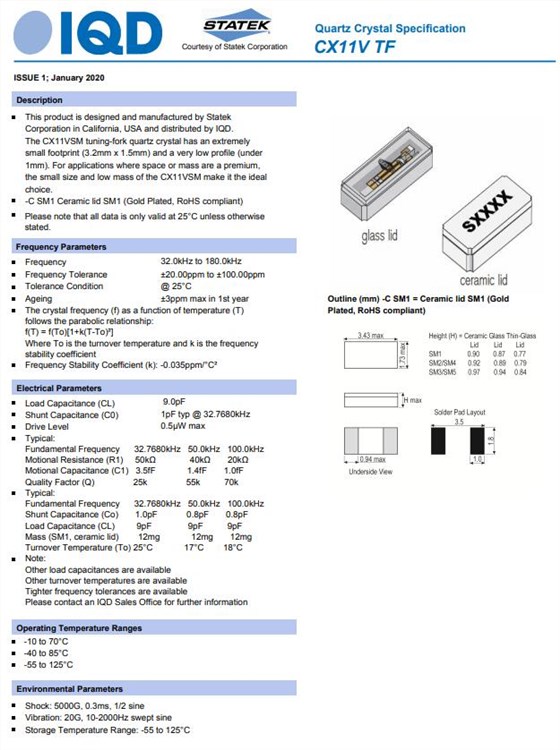

描述該產品由Statek公司設計和制造美國加利福尼亞州的公司，由IQD分銷。CX11VSM音叉石英晶體具有極高的小尺寸(3.2毫米x 1.5mm毫米)和極薄的外形(低于1mm)。對于空間或質量非常重要的應用，CX11VSM的小尺寸和低質量使其成為理想之選選擇。-C SM1陶瓷蓋SM1(鍍金，符合RoHS標準)請注意，除非另有說明，所有數據僅在25°C時有效聲明。CX11V TF石英晶體,英國IQD耐高溫32.768KHZ

頻率參數頻率32.0千赫至180.0千赫頻率容差為20.00ppm至100.00ppm25°C時的耐受條件第一年最大老化3ppm晶體頻率是溫度(T)的函數遵循拋物線關系:f(T) = f(To)[1+k(T-To) ]

其中To是轉變溫度，k是頻率穩定系數頻率穩定系數(k):-0.035 ppm/℃電氣參數負載電容(CL) 9.0pF分流電容(C0) 1pF(典型值，32.7680kHz)驅動電平最大0.5 W典型:基頻32.7680千赫50.0千赫100.0千赫運動電阻(R1)50kω40kω20kω運動電容(C1) 3.5fF 1.4fF 1.0fF品質因數(Q) 25k 55k 70k

CX11V TF石英晶體,英國IQD耐高溫32.768KHZ

典型:基頻32.7680千赫50.0千赫100.0千赫并聯電容(Co)1.0皮法0.8皮法0.8皮法負載電容(CL) 9pF 9pF 9pF 質量(SM1，陶瓷蓋子)12毫克12毫克12毫克周轉溫度(至)25攝氏度17攝氏度18攝氏度

注意:其他負載電容是可用的其他周轉溫度也是可用的提供更嚴格的頻率容差請聯系IQD銷售辦事處了解更多信息工作溫度范圍 -10至70攝氏度 -40至85攝氏度-55至125攝氏度

環境參數沖擊:5000克，0.3毫秒，1/2正弦振動:20G，10-2000Hz正弦掃頻儲存溫度范圍:-55至125攝氏度
