深受6G路由器喜愛的LVDS時鐘振蕩器原廠編碼AX3DAF1-100.0000T，掌握核心技術的艾伯康公司,十分擅長在短時間內開發產品線，隨著自身實力的增長，以及對于行業深度的洞察能力，使得艾博康能夠盡情在晶體行業取得偉大的成就，同時將自身的產品貢獻于世界各地，以此實現自我價值的同時也為廣泛應用程序提供理想解決方案，開發有源晶振編碼AX3DAF1-100.0000T，型號AX3，OSC晶振，XO時鐘振蕩器，LVDS差分振蕩器，尺寸為3.20mmx2.50mm，頻率為100MHZ，電壓3.3V，輸出為LVDS，產品特點：極低的RMS抖動:< 80fs類型(150fs最大@ 156.25MHz)，可在行業標準頻率之間，100MHz和212.5MHz，同類產品中功耗最低(16mA LVDS @156.25 mhz)，±25ppm穩定性在工業工作溫度(-40至+85ºC)，3.3V, 2.5V, 1.8V供電電壓選擇，LVPECL, LVDS, HCSL差分輸出，行業標準3.2x2.5x1.0毫米的足跡.

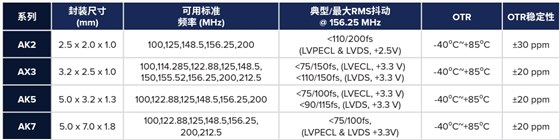

ClearClockTM有源晶振系列特別適用于光收發模塊和數據中心架構，這些應用主要采用具有出色的相位噪聲和RMS抖動性能的156.25MHz本地晶振，可做為10G、40G、100G和即將推出的400G系統的系統時鐘。Abracon最近推出了ClearClockTM 振蕩器AK2系列，采用微型陶瓷封裝，尺寸僅為2.5 x 2.0 x 1.0 mm。隨著AK2加入ClearClockTM系列，Abracon現提供全套抖動性能卓越的石英晶振解決方案，封裝尺寸分別為業界標準5.0 x 7.0、5.0 x 3.2、3.0 x 2.5和2.5 x 2.0 mm。詳情請見表1。

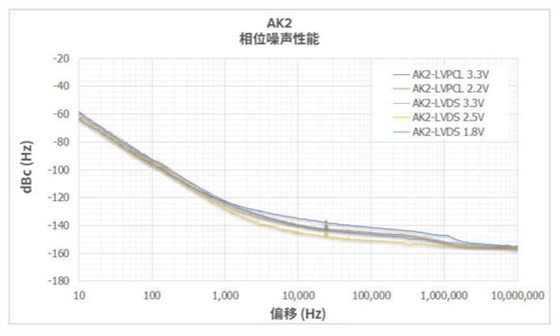

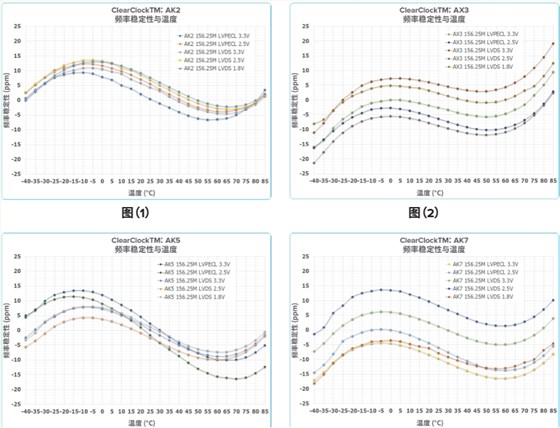

該三次泛音ClearClockTM解決方案采用特定切割角度設計，可在-40?C到+85?C的溫度范圍內滿足嚴格的頻率穩定性要求。下圖1-4概述了AK2、AX3、AK5和AK7器件在156.25 MHz諧振頻率下的溫度穩度性能。ClearClockTM系列的關鍵性能優勢在于單邊帶相位噪聲特性和相關的RMS抖動。圖5展示了AK2 (2.5 x 2.0 x 1.0 mm) 器件在所有可用電平 (Vdd ) 下采用LVPECL和LVDS輸出格式時的典型相位噪聲性能。

圖6總結了AX3 (3.2 x 2.5 x 1.0 mm) 器件在所有可用電平 (Vdd ) 下采用LVPECL和LVDS輸出格式時的典型相位噪聲性能。深受6G路由器喜愛的LVDS時鐘振蕩器原廠編碼AX3DAF1-100.0000T.

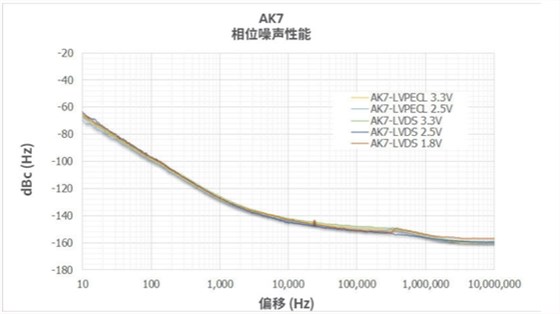

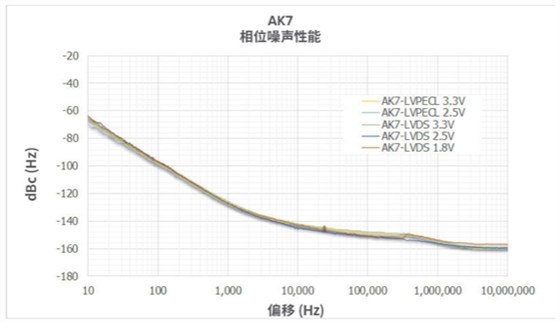

圖8總結了AK7 (5.0 x 7.0 x 1.8 mm) 器件在所有可用電平 (Vdd ) 下采用LVPECL和LVDS輸出格式時的典型相位噪聲性能。

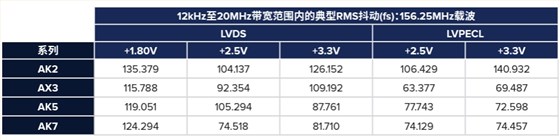

表2總結了ClearClockTM系列四個主要產品在載波為156.25MHz時的典型RMS抖動性能。如下數據所示，該系列器件經過優化設計，可滿足當今光收發模塊、數據中心、儀器儀表應用和其他要求數據速率為10G、40G、100G、200G和400Gbps的精密垂直應用的嚴格RMS抖動要求。AK2、AX3、AK5和AK7解決方案具有出色的RMS抖動性能，遠低于200fs的典型系統級最大要求。對于要求保證最大RMS抖動性能為100fS的系統，AK5和AK7 OSC振蕩器解決方案在工作電壓為3.3v時，不管是采用LVDS還是LVPECL輸出格式，均可滿足這一要求。

ASGTX5 溫補晶振（TCXO）系列除了提供標準頻率（廠家無法配置）的ClearClockTM解決方案，Abracon還開發了ASGTX5系列。此系列可以滿足Stratum-IV時鐘系統的總穩定度要求：最大32ppm。該要求包括初始設置公差、晶振經過回流焊后的頻率偏移、供電電壓和負載變化導致的頻率偏差，在工作溫度范圍-40℃到+ 85℃的頻率偏差，以及老化（20年）偏差等。

ASGTX5溫補晶振（TCXO）解決方案可在15.0MHz至2.1GHz之間的任何載頻下滿足上述嚴格要求。然而，為了達到這一精度，該解決方案的RMS抖動稍差于相對應的三次泛音ClearClockTM方案。例如，該方案在156.25MHz載波上表現出小于350fs的典型RMS抖動。

除了標準LVDS、LVPECL和HCSL之外，ASGTX5還提供CML差分輸出格式。需要CML輸出類型的系統應用必將從ASGTX5系列中受益。

盡管ASGTX5器件在-40?C至+85?C的規定最大誤差為3.0ppm，但在此溫度范圍內，其精度通常優于±1.0 ppm。下圖9概述了ASGTX5器件在156.25 MHz載波下的溫度穩定性。

顯然，這些器件經過優化設計，可滿足當今要求數據速率為10G、40G、100G、200G和400Gbps的精密應用的嚴格RMS抖動要求。Abracon長期致力于提供性能差異化的解決方案，特別是滿足超低RMS抖動時鐘要求，本白皮書中討論的器件涵蓋了所有流行封裝選項和頻率輸出格式。對于工作電壓為+3.3 V，在156.25 MHz載波上保證RMS抖動最大值為100fS的系統，AK5和AK7石英晶體振蕩器解決方案無疑是最佳選擇。這些解決方案分別提供5.0 x 3.2 mm和5.0 x 7.0 mm封裝。如果設計存在尺寸限制問題，AX3 (3.2 x 2.5 x 1.0 mm) 或AK2 (2.5 x 2.0 x 1.0 mm)都是理想的選擇，分別提供150fs和200fs的最大RMS抖動性能。AK2、AX3、AK5和AK7器件均可提供LVDS、LVPECL或HCSL業界標準輸出格式。

ASGTX5系列采用5.0 x 3.2 x 1.8 mm SMT封裝，總體穩定度表現優于Stratum-IV所要求的±32 ppm。即使采用內置溫度補償，該系列器件在156.25MHz載波上也表現出小于350fs的典型RMS抖動性能。此外，ASGTX5可提供全部四種標準差分輸出格式（LVDS、HCSL、LVPECL或CML），可輸出15MHz至2.1GHz之間的任何頻率，其中格式為HCSL時最高輸出頻率可達700MHz。該系列非常適合對頻率精度要求嚴格、高載波頻率（例如1.00GHz）或CML差分輸出的系統。
